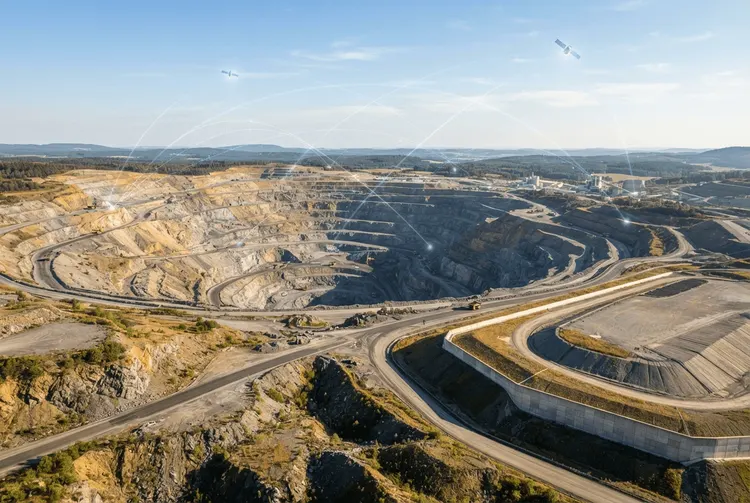

Satellitenradar etabliert sich als Frühindikator für Bergsenkungen im Rohstoffsektor

Die Satelliteninterferometrie gewinnt im Bergbausektor zunehmend an operativer Bedeutung. Insbesondere die interferometrische Radar-Technologie mit synthetischer Apertur (InSAR) positioniert sich mehr und mehr als praxistaugliches Warnsystem für Bodenabsenkungen. Während die klassische Überwachung vom Boden aus engmaschige Instrumentennetze sowie regelmäßige manuelle Vermessungsarbeiten erfordert, generiert InSAR aus der Erdumlaufbahn präzise Daten zur Oberflächendeformation im Millimeterbereich über komplette Minengelände hinweg. Verformungen lassen sich auf diese Weise häufig Wochen oder Monate früher identifizieren, als sie am Boden sichtbar oder messbar werden.

Das Funktionsprinzip beruht auf dem Abgleich von Radarsignalen, die bei mehreren Satellitenüberflügen desselben Areals aufgezeichnet werden. Dabei werden Phasendifferenzen detektiert, die minimalen Veränderungen der Geländehöhe entsprechen. Für Bergbauunternehmen – ob im Tagebau, unter Tage oder im Nachbergbau – adressiert diese Fähigkeit eines der hartnäckigsten geotechnischen Risikofelder der Branche.

Bodenabsenkungen sind eine zwangsläufige Konsequenz der Förderung von Rohstoffen unter der Erdoberfläche. In Untertagebetrieben können der Abbau von Erz und das fortschreitende Nachgeben von Tragkonstruktionen Oberflächendeformationen auslösen, die Infrastruktur, umliegende Gemeinden und nicht zuletzt den laufenden Betrieb selbst gefährden. Tagebaue sehen sich vergleichbaren Gefahren durch instabile Böschungen sowie die schleichende Setzung von Abraummaterial und Rückstandsanlagen ausgesetzt.

Zunehmende Risiken und wachsender Regulierungsdruck

Die Konsequenzen unentdeckter oder unzureichend überwachter Bodenabsenkungen reichen von Schäden an der Infrastruktur und Betriebsunterbrechungen bis hin zu katastrophalen Versagensfällen mit erheblichen Sicherheits- und Umweltfolgen. In den meisten bedeutenden Bergbauregionen schreiben die aufsichtsrechtlichen Vorgaben mittlerweile verbindliche Überwachungspflichten für Bodenbewegungen vor. Sowohl die Kosten für die Einhaltung der Auflagen als auch die finanziellen Folgen eines Versagens haben die Betreiber dazu veranlasst, auf leistungsfähigere Fernerkundungslösungen zu setzen.

Rückstandsanlagen (Tailings) zählen zu den anspruchsvollsten Überwachungsobjekten bei Bodenabsenkungen mit hohem Schadenspotenzial in der Industrie. Aufgrund ihrer Geometrie, ihrer Größenordnung und der inhomogenen Beschaffenheit des eingelagerten Materials gestaltet sich eine flächendeckende In-situ-Messtechnik schwierig und kostenintensiv. InSAR ermöglicht eine durchgängige Überwachung von Deformationen über die gesamte Rückstandsanlage hinweg und markiert dabei auffällige Setzungsverläufe, die ein sparsam dimensioniertes Sensornetzwerk womöglich übersehen würde. Stillgelegte Standorte bringen eine zusätzliche Herausforderung mit sich: Nach der Außerbetriebnahme ist der physische Zugang für Messzwecke häufig eingeschränkt, was die satellitengestützte Beobachtung zu einer operativ wie wirtschaftlich attraktiven Lösung für langfristige Treuhandverpflichtungen macht.

Die Funktionsweise von InSAR im Bergbau

Moderne InSAR-Anwendungen im Bergbau greifen auf Daten einer stetig wachsenden Flotte kommerzieller und staatlicher SAR-Satelliten zurück. Dadurch haben sich die Überflugintervalle in vielen Regionen von mehreren Wochen auf wenige Tage verkürzt. Diese verbesserte zeitliche Auflösung ist von erheblicher Bedeutung: Kürzere Zyklen bedeuten, dass Deformationstrends schneller erkannt und Gegenmaßnahmen eingeleitet werden können, wodurch sich das Zeitfenster zwischen erster Warnung und Intervention verkleinert.

Auch die Verarbeitungsroutinen haben deutlich an Ausgereiftheit gewonnen. Fortgeschrittene Zeitreihenverfahren – darunter Persistent Scatterer InSAR und Small-Baseline-Subset-Methoden – erlauben es Fachleuten, stabile langfristige Verformungssignale selbst in Gebieten mit dichter Vegetation oder gestörter Oberfläche zu isolieren. Spezialisierte Dienstleister stellen heute aufbereitete Deformationskarten und Trendmeldungen über Cloud-Plattformen bereit, wodurch die Technologie auch für Betriebe ohne eigene Fernerkundungskompetenz nutzbar wird.

InSAR wird zunehmend nicht als isoliertes Instrument, sondern als integrierter Baustein innerhalb eines umfassenderen geotechnischen Überwachungskonzepts verstanden. In Verbindung mit bodengestützten Messsystemen wie Prismen, Totalstationen, Extensometern und Piezometern liefern die Satellitendaten einen räumlichen Bezugsrahmen, den punktförmige Sensoren allein nicht abdecken können.

Zu den zentralen Vorteilen der Integration zählen:

• Flächenhafte Vorabanalyse: InSAR erkennt Zonen ungewöhnlicher Bewegungen über ausgedehnte Gebiete und lenkt bodengestützte Überwachungskapazitäten gezielt dorthin, wo der Bedarf am größten ist.
• Aufbau historischer Referenzlinien: Archivierte SAR-Aufnahmen aus mehreren Jahren ermöglichen es Betreibern, Deformationshistorien an bestehenden und neu erworbenen Standorten zu rekonstruieren, bevor eine eigene Überwachung einsetzt.
• Eichung von Alarmschwellen: Die aus InSAR gewonnenen Verformungsraten fließen in die Festlegung von Warnwerten für Echtzeit-Sensorsysteme ein.
• Unabhängige Gegenprüfung: Satellitengestützte Daten bieten eine zweite Verifikationsebene für interne Messergebnisse und stärken die Glaubwürdigkeit der Berichterstattung gegenüber Aufsichtsbehörden und Versicherungen.

Technologische Grenzen bleiben bestehen

InSAR weist durchaus Einschränkungen auf. Die Technologie erfasst Verformungen entlang der Blickrichtung des Satelliten, weshalb rein horizontale Bewegungen – wie sie bei bestimmten Böschungsversagensarten vorkommen – ohne Mehrfachgeometrie-Aufnahmen unterrepräsentiert bleiben können. Feuchtigkeit in der Atmosphäre und Störungen in der Ionosphäre können Rauschen in die Phasenmessungen einbringen, wobei moderne Korrekturalgorithmen dieses Problem zwar abschwächen, aber nicht vollständig beheben.

Dichte Vegetation und rasch wechselnde Oberflächenbedingungen, etwa in feuchten tropischen Regionen oder während aktiver Winterperioden, können die Kohärenz beeinträchtigen und die Datenqualität mindern. Bet
