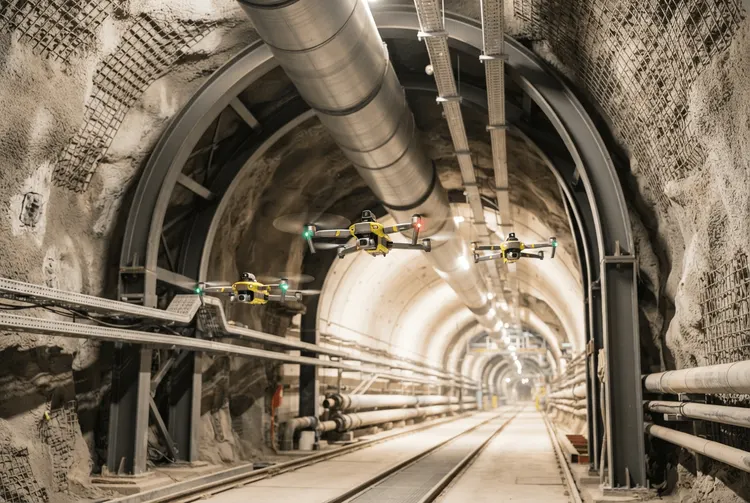

Autonome Drohnenschwärme optimieren die Bewetterung unterirdischer Minen

Der Einsatz vernetzter Drohnenflotten revolutioniert das Bewetterungsmanagement im Bergbau – eine der anspruchsvollsten und sicherheitsrelevantesten Aufgaben sowohl im Hart- als auch im Weichgesteinsbergbau. Während die konventionelle Überwachung der Luftströmung auf stationären Sensoren, manuellen Querschnittsmessungen und turnusmäßigen Erfassungen basierte, ermöglichen unbemannte Flugsysteme heute eine lückenlose dreidimensionale Datenerhebung über sämtliche Wetterstreckennetze hinweg.

Dieser Fortschritt geht weit über eine bloße Verbesserung hinaus. Der Einsatz koordinierter Drohnengruppen unter Tage transformiert das Verhältnis zwischen Bewetterungsingenieuren und den benötigten Messdaten grundlegend – weg von punktuellen Erhebungen, hin zu Echtzeit-Umweltinformationen, die automatisierte Ventilation-on-Demand-Systeme ohne manuelle Steuerungseingriffe regulieren können.

Warum klassische Bewetterungsüberwachung an ihre Grenzen gerät

Bedarfsgerechte Lüftungssysteme (Ventilation-on-Demand, VOD) haben sich im Laufe der vergangenen zehn Jahre deutlich weiterentwickelt, doch ihre Effizienz wurde stets durch die Dichte und Güte der Sensor-Messdaten limitiert. Ortsfeste Gaswarngeräte und Strömungsmesser erfassen die Verhältnisse nur an einzelnen Standorten, sodass erhebliche blinde Zonen in ausgedehnten, mehrsohligen Grubenbauen verbleiben, in denen sich die Luftbewegung an Kreuzungen, Blindschächten und Abbauhohlräumen unberechenbar gestaltet.

Manuelle Messungen schließen zwar einige dieser Lücken, bringen jedoch eigene Risiken mit sich. Das Entsenden von Mitarbeitern in aktive Abbaue zur Aufnahme von Pitot-Rohr-Messwerten oder zur Durchführung von Spürgasmessungen ist zeitintensiv, anfällig für Bedienungsfehler und – was besonders schwer wiegt – setzt das Personal denselben luftqualitativen Gefahren aus, die die Messung eigentlich erfassen soll. In Notsituationen wie einem Brand oder einer Selbstentzündung werden diese Einschränkungen zu gravierenden Sicherheitsmängeln.

Die Datenlücke, die Drohnen schließen

Autonome Fluggeräte, bestückt mit Multigas-Sensoren, Wärmebildkameras sowie Ultraschall- oder LiDAR-Ortungssystemen, können Streckennetze kontinuierlich befahren und räumlich zugeordnete Umweltmessungen mit einer Auflösung erfassen, die stationäre Infrastruktur wirtschaftlich nicht abbilden kann. Die resultierenden Datenmengen dokumentieren nicht nur Schadstoffkonzentrationen, sondern auch Luftströmungsvektoren, Temperaturverläufe und Feuchtigkeitsverteilungen über die gesamte Geometrie eines Untertagebergwerks.

Werden diese Informationen in das Bewetterungssteuerungssystem einer Mine eingespeist, erlauben sie eine dynamische Modellierung und Regelung des Luftstroms – Frischwetter wird gezielt dorthin gelenkt, wo sich aktive Maschinen und Personal befinden, anstatt pauschale Luftmengen aufrechtzuerhalten, die immense Ventilatorenergie in ungenutzten Streckenabschnitten verbrauchen.

Betriebliche und sicherheitstechnische Vorteile

Die betriebswirtschaftliche Rechtfertigung für untertägige Drohnenflotten im Bewetterungsbereich stützt sich auf mehrere sich ergänzende Vorteile. Drohnen identifizieren Methanansammlungen, Kohlenmonoxid-Spitzen oder Dieselrußpartikel-Konzentrationen deutlich schneller als stationäre Sensoren mit langen Messintervallen, wodurch die Zeitspanne zwischen dem Entstehen einer Gefahr und Gegenmaßnahmen verkürzt wird.

Nach produktionsbedingten Sprengungen können Drohnen Streckenabschnitte befahren, um zu überprüfen, ob giftige Gase – insbesondere Stickoxide und Kohlenmonoxid – auf unbedenkliche Werte abgeklungen sind, bevor die Belegschaft wieder einfährt. Dadurch entfallen konservative Wartezeiten, die auf Zeitabschätzungen statt auf tatsächlichen Messergebnissen beruhen.

Im Falle eines Brand- oder Rauchereignisses kann ein Drohnenschwarm die Ausbreitung kontaminierter Luft durch das Netzwerk in Echtzeit verfolgen und Rettungskräften präzise Auskunft darüber geben, welche Wetterstrecken beeinträchtigt sind und welche Sicherheitskammern noch zugänglich bleiben.

Gesetzliche Auflagen zur Bewetterungsdokumentation lassen sich mit höherer Frequenz und räumlicher Abdeckung erfüllen, ohne den Personalaufwand manueller Messkampagnen. Exakte, hochaufgelöste Luftstromdaten speisen Algorithmen für bedarfsgerechte Lüftung, die die Betriebskosten der Ventilatoren senken – historisch einer der größten einzelnen Energieposten im Untertagebetrieb.

Technische Hürden im Untertageeinsatz

Der Betrieb autonomer Flugsysteme unter Tage stellt ingenieurtechnische Herausforderungen, die Oberflächen-Drohnen nicht kennen. GPS-Signale dringen nicht durch Gestein, daher nutzen Untertage-Drohnen SLAM-Algorithmen (Simultaneous Localization and Mapping) in Kombination mit LiDAR oder strukturierter Lichtentfernungsmessung, um sich in engen, geometrisch anspruchsvollen Wetterstrecken ohne äußere Positionsreferenzen zu orientieren.

Die Steuerung mehrerer Drohnen über ein mehrsohliges Bergwerk erfordert robuste Mesh-Kommunikationsnetze, die Signalabschwächung und Mehrwegeinterferenzen kompensieren können, wie sie in Untertageumgebungen typisch sind. Leaky-Feeder-Systeme und speziell entwickelte Funkinfrastrukturen werden angepasst, um die Bandbreite und niedrige Latenz bereitzustellen, die die Flottenkoordination benötigt.

Untertageumgebungen setzen die Flugplattformen Feinstaub, hoher Luftfeuchtigkeit und Temperaturschwankungen aus, die Sensorik und Rotorsysteme mit der Zeit beeinträchtigen. Drohnen für Bewetterungsaufgaben benötigen abgedichtete Elektronik, robust vergossene Sensoren sowie Wartungsintervalle, die auf die Untertageexposition und nicht auf Oberflächenbedingungen ausgelegt sind.

Einbindung in übergreifende Digitalisierungsstrategien

Untertägige Drohnenflotten agieren nicht im Alleingang. Ihr Nutzen vervielfacht sich, wenn Bewetterungsdaten in übergeordnete Grubenbetriebssysteme einfließen.
